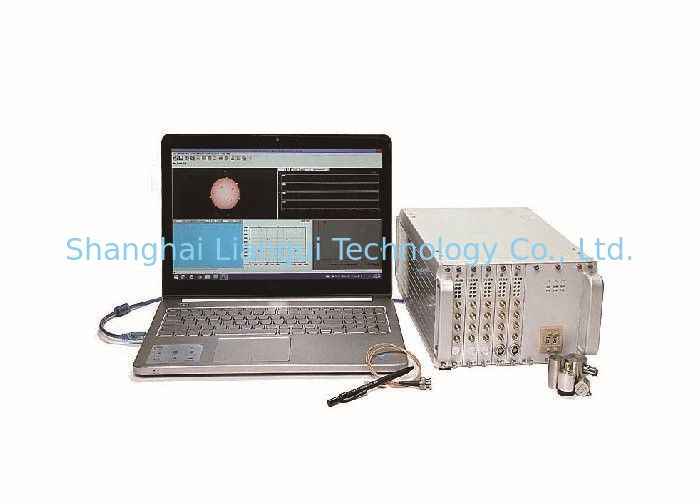

Система акустической эмиссии оборудования для испытаний NDT с картой модуля сети

Частота приема

Maximal частота приема 10M dolt/s, тариф образца можно регулировать непрерывно, и каждый канал может быть установил независимо.

Точность приема

16- сдержал

Переносить данных   Тариф

Тариф максимальных данных перенося одиночного интерфейса USB3.0 выше чем 300MB/S, тариф максимальных данных перенося интерфейса 2 отдельных USB3.0 выше чем 600MB/S.

Прием непрерывной формы волны

Частота10M/S приема, шестнадцатиразряднаяточность, прием15каналовнезатухающей волны

Сбор информации широкого канала

Частота приема: 10M/S, точность шестнадцатиразрядная, данные

не будет потерян прием 200 каналов, хранение данных.

Количество канала приема   карта

Каждая карта приема имеет 4 независимых канала.

Емкость запоминающего устройства карты приема

1 GB для каждой карты приема

Случай приема

2 вида основного случая машины: 20 каналов, 48 каналов

Расширение канала

Несколько случаев можно каскадировать и сформировать систему AE 200 каналов, каждый случай можно использовать как независимая главная машина.

Обработка сигнала AE

Каждый жесткий диск карты приема получает параметры AE характерно, можно извлечь в реальном   время, свой канал можно настроить независимо.

Длина приема

формы волны

Максимальная длина приема одиночной формы волны, тарифа образца каждого канала может достигнуть 128k в то же время, также канал может быть установила независимо.

Частота ответа

1kHz-2.5MHz (- ширина связи 3dB)

Сетноой-аналогов фильтр

20kHz, 100kHz, высокопроходный фильтр 400kHz 3,   100kHz, 400kHz, 1200kHz 3 низкопроходный фильтр, клиент может выбрать различную комбинацию, может настроить по-одному независимо.

Цифровой фильтр в реальном времени оборудования

Параметры непосредственн-пропуска, непосредственн-пропуска, высокопроходного, низкопроходного, запрет-пропуск и диапазон-мешают можно настроить наугад между 0kHz-2MHz.

Динамический диапазон

84.3dB

Максимальный ряд сигнала

100dB (используя предусилитель 40dB, выход датчика 100 mAh)

Входное комплексное сопротивление

50Ω

Параметры AE

Время прибытия порога, время прибытия пиковой величины, амплитуда, отсчеты кольца, продолжительность, относительная энергия, абсолютная энергия, интенсивность сигнала, отсчеты подъема, время восхода, RMS, ASL, начальный участок, 12 вне параметров, центроида частоты, частота пиковой величины, 5 частично спектр силы, первоначальная частота, оглушительная частота, средняя частота

Тревожа выход

Главные выходы тревожа контролируя сигнал через переключатель и свет.

Размер случая

Размер случая 4 каналов: 125mm ×125mm×50mm (length×width×height)

Размер случая 20 каналов: 308mm×225mm×133mm (×width×height длины)

Размер случая сорок восемь каналов: 308mm×225mm×133mm (×width×height длины)
