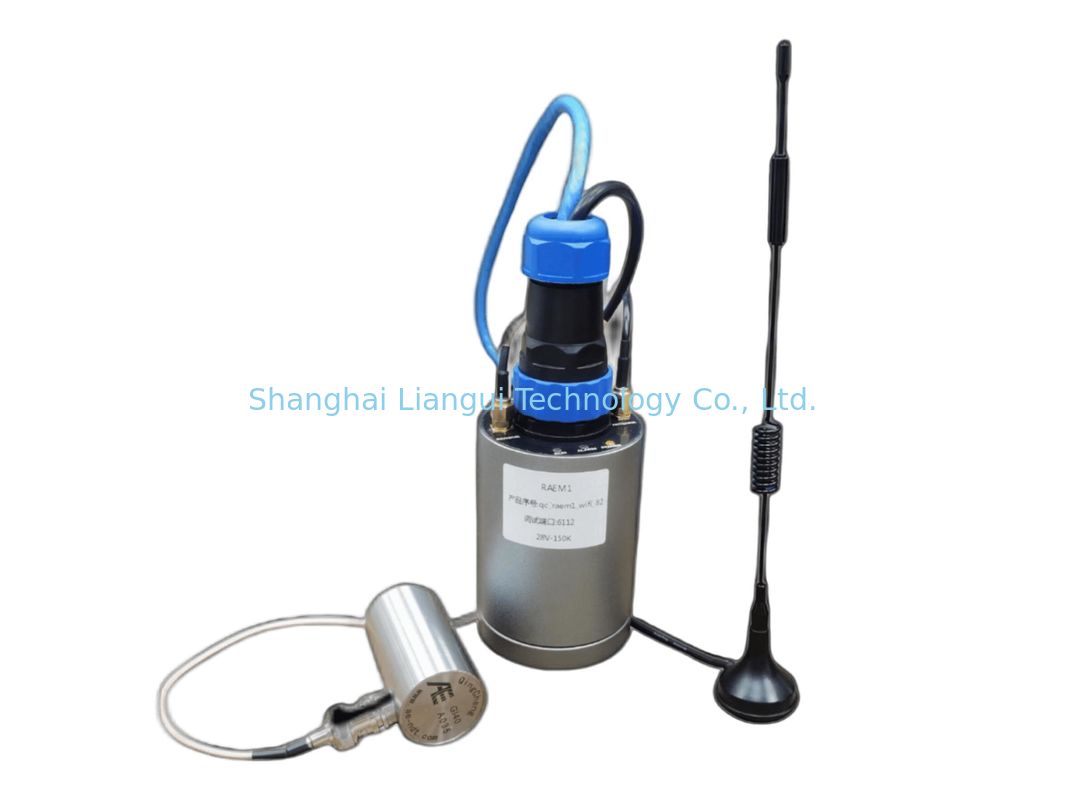

Монитор RAEM1
Монитор RAEM1 разработан на основе технологии акустической эмиссии (звуковых волн), а ОС Linux позволяет
обеспечить его долговременную стабильную работу. В сочетании с облачной платформой Qingcheng IoT он может удовлетворять
различные требования к применению.
● RAEM1: интеграция сбора, анализа и передачи данных
● Корпус из алюминиевого сплава, прочная конструкция, малый размер и легкий вес
● Несколько режимов сбора: сбор огибающей, непрерывный сбор параметров, интервальный сбор,
и запланированный сбор
● На базе системы Linux, высокая стабильность и высокая безопасность
● Гибкая комбинация каналов: может использоваться независимо или в многоканальной комбинации до 36 каналов
● Триггер по порогу или по времени
● Модуль 5G и модуль Wi-Fi 2.5G, скорость передачи до 120 Мбит/с и расстояние передачи до 100 м
● Сетевой порт 100 Мбит/с, максимальная скорость передачи: 100 Мбит/с
● Встроенная SD-карта объемом 64 ГБ, с возможностью расширения до 512 ГБ для хранения данных
● Данные могут загружаться на конкретный облачный сервер по требованию клиента, а также загружаться на
облачную платформу Qingcheng или Ali Cloud для отображения и анализа. Их также можно отправлять напрямую в программное обеспечение SWAE
для анализа и обработки в реальном времени
● Датчики могут быть встроенными или внешними
● Может использоваться как детектор акустической эмиссии, одноканальный детектор и многоканальный детектор
Технические параметры
|
| Канал |
Одноканальный или многоканальный |
Точность выборки |
16-бит |
| Метод триггера |
Порог/время |
Системный шум |
<30 дБ |
| Частота дискретизации |
Макс. 2 Мбит/с на канал |
Динамический диапазон |
70 дБ |
| Класс защиты |
IP65 |
Входная полоса пропускания |
10 кГц-800 кГц |
| Аналоговый фильтр |
Фильтры верхних частот: 30 кГц, 125 кГц
Фильтр нижних частот: 80 кГц, 175 кГц
|
| Цифровой фильтр |
Любое значение в диапазоне 0 кГц ~ 1000 кГц может быть установлено свободно,
верхних частот, нижних частот, полосовой
|
| Датчик |
Три варианта встроенных датчиков с предусилителем: 28 В 40 дБ, 12 В 34 дБ, 5 В 26 дБ |
| Вывод данных |
Форма сигнала, параметры АЭ и рейтинг параметров |
| Параметр АЭ |
Время прибытия, амплитуда, количество импульсов, энергия, время нарастания, длительность, среднеквадратичное значение, средний уровень |
| SD-карта |
64 ГБ (с возможностью расширения до 512 ГБ) |
| Метод связи |
4G, сетевой порт, Wi-Fi, RS485 (настраивается с NB-IOT, Lora и т. д.) |
| Рабочая температура. |
-20℃~60℃ (версия Wi-Fi: 0℃~60℃) |
| Источник питания |
Аккумулятор или внешний источник питания (DC 12V) |
Вес |
220 г (без встроенного аккумулятора/датчика) |
| Размер (Г x В) |
62 мм x 100 мм (без встроенного аккумулятора/датчика) |
| Установка |
Магнитное основание, может адсорбироваться на поверхности объекта |
