Автоматическая машина для укладки ламинаторов EI-66 для сборки сердечников трансформаторов средней мощности, точность ± 0,1 мм, 250 стопок/мин, управление ПЛК, CE

Автоматическая машина для набора пластин EI-66 для сборки сердечников трансформаторов средней мощности

Автоматическая машина для набора пластин EI-66 специально разработана для производства сердечников трансформаторов средней мощности, обеспечивая точную и надежную работу с пластинами из кремниевой стали EI-66. Это идеальное решение для модернизации ручных или полуавтоматических методов для производителей, выпускающих силовые трансформаторы мощностью 50-200 ВА, измерительные трансформаторы тока/напряжения и сердечники реакторов. Под управлением ПЛК с замкнутым контуром машина подает пластины типа E и I попеременно на предварительно намотанные каркасы, завершая процесс чередующегося набора со скоростью до 250 наборов в минуту с точностью набора плюс-минус 0,1 мм. Это устраняет ошибку зазора и неплотное штабелирование, распространенные при ручных операциях, повышая постоянство магнитной проницаемости сердечника до более чем 95 процентов.

От кремниевого листа до готового сердечника — один автоматизированный цикл

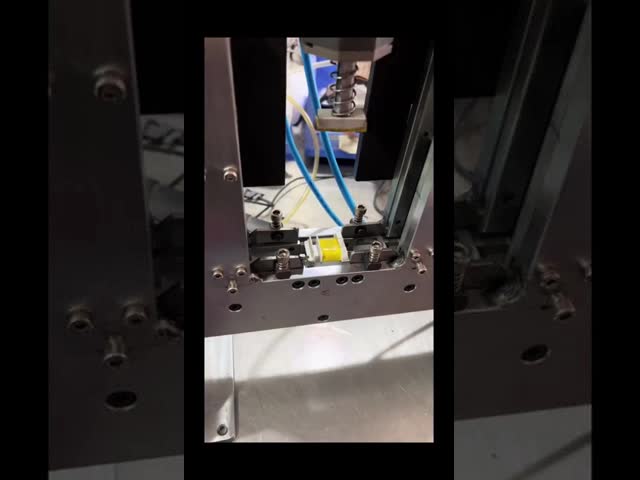

Процесс набора EI-66 следует оптимизированному рабочему процессу в один цикл: оператор загружает предварительно нарезанные стопки листов кремниевой стали EI-66 в подающий магазин и помещает намотанный каркас на приспособление. Затем система ПЛК активирует пневматический механизм подачи, который разделяет и захватывает отдельные пластины E, вставляет их в окно каркаса, затем захватывает и вставляет пластины I в чередующемся порядке. Фотоэлектрический датчик подсчитывает каждую пластину и проверяет правильность установки. По достижении заданного количества машина автоматически останавливается и сигнализирует о завершении. Готовый сердечник снимается и готов к следующему этапу производства — лакировке, испытаниям или сборке. Весь цикл занимает всего несколько секунд на сердечник, без необходимости ручной обработки пластин.

Основные характеристики

Что отличает машину EI-66

✅ Оптимизировано для сердечников среднего размера – Подающий магазин, штампы для установки и приспособление для каркаса специально подобраны для пластин EI-66. В отличие от универсальных машин для набора, требующих частой переналадки, эта специализированная модель обеспечивает стабильную подачу и установку при длительных производственных циклах одного и того же размера сердечника.

✅ Фотоэлектрический подсчет с логикой защиты от заклинивания – Каждая пластина подсчитывается высокоскоростным фотоэлектрическим датчиком. При обнаружении неправильной подачи или заклинивания машина автоматически останавливается в течение 0,5 секунд, предотвращая повреждение комплекта штампов или частично собранного сердечника. Это снижает процент брака до менее чем 0,3 процента.

✅ Двойная совместимость с CRGO и CRNGO – Подающий механизм работает как с кремниевыми листами с ориентированным, так и без ориентированного зерна толщиной от 0,3 мм до 0,5 мм, предоставляя производителям гибкость в выборе материала сердечника для различных целей эффективности и стоимости.

✅ Чередующийся набор для превосходных магнитных характеристик – Чередующийся узор установки пластин E и I поштучно создает сердечники с равномерным распределением потока и минимизированными воздушными зазорами, что критически важно для трансформаторов средней мощности, где потери в сердечнике напрямую влияют на показатели эффективности.

✅ Сенсорный экран ПЛК с хранением рецептов – Операторы могут сохранять и вызывать параметры набора (количество пластин, скорость, время выдержки) для различных производственных партий. Переналадка параметров между партиями занимает менее 30 секунд.

✅ Компактные размеры для гибкости мастерской – При весе около 85 кг машина достаточно портативна для перемещения в производственной линии. Она подключается к стандартному пневматическому источнику и сети переменного тока, не требуя специального фундамента.

Применение

Машина для набора пластин EI-66 широко используется в производстве:

• Силовых трансформаторов 50-200 ВА для промышленного управления и источников питания

• Трансформаторов тока (CT) и трансформаторов напряжения (PT) для измерения и защиты

• Аудио- и выходных трансформаторов для усилителей и вещательного оборудования

• Сердечников реакторов и дросселей для фильтров и коррекции коэффициента мощности

• Специальных электромагнитных компонентов, требующих набора сердечников EI-66

По запросу доступны специальные оснастки для других размеров EI (от EI-28 до EI-133), что позволяет производителям расширять производственные возможности с помощью одной платформы.

Послепродажное обслуживание и поддержка

Прямые поставки с завода по конкурентоспособным ценам и сертификация CE. Мы поставляли оборудование для набора пластин EI таким всемирно известным производителям трансформаторов, как GE Vernova, Eaton, CATL и Chint Electric, с экспортом продукции в более чем 20 стран. Срок поставки от 1 до 15 рабочих дней. Комплексный пакет послепродажного обслуживания включает руководство по установке через видео, удаленную поддержку параметров ПЛК, поставку запасных частей и 12-месячную гарантию с даты поставки.
